重磅！“振荡波”正式进入国标

发布时间：2026-06-08来源:

近日，国家市场监督管理总局、国家标准化管理委员会联合发布GB/T 3048.8-2025《电线电缆电性能试验方法第8部分：交流电压试验》，于2026年5月1日正式实施。本次修订最具里程碑意义的变化，是首次将振荡波交流电压试验与超低频（VLF）试验同步作为资料性附录纳入国家标准体系，结束了我国电线电缆现场交流电压试验长期无统一国标依据的局面，标志着我国电缆现场试验技术正式形成"工频+超低频+振荡波"三位一体的完整标准体系，与国际先进水平全面接轨。

一、振荡波入国标的核心背景：现场试验的痛点与技术迭代

在 GB/T 3048.8-2007版标准中，仅规定了通用工频交流电压试验方法，未针对现场试验场景制定专门规范。长距离大截面电缆的工频现场试验需要大容量串联谐振设备，体积大、重量重，现场运输和部署难度极大，尤其不适合城市配网、地下管廊等空间受限场景。此前行业广泛使用的超低频（VLF）试验虽设备便携性较好，但由于频率远低于工频，对绝缘中气隙、电树枝等典型缺陷的检出率与工频存在差异，且长期施加可能对XLPE绝缘产生累积损伤。振荡波交流电压试验作为一种频率接近工频的非破坏性试验技术，在国际上已广泛应用于电力电缆的交接试验和预防性试验。本次国标将其与超低频同步纳入，既是对国内多年工程实践经验的系统总结，也是解决现场试验痛点、提升电缆运维效率的必然选择。

二、国标中振荡波试验的核心技术规定

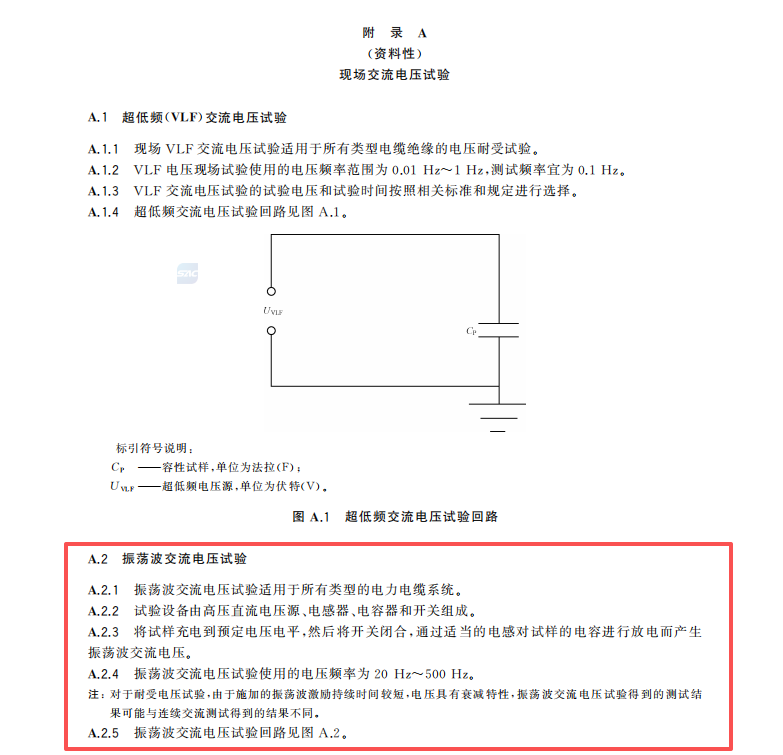

GB/T 3048.8-2025附录A.2专门对振荡波交流电压试验作出了明确规范，核心内容如下：

1. 适用范围

适用于所有类型的电力电缆系统，覆盖中低压、高压各电压等级的电力电缆线路，包括交联聚乙烯（XLPE）、聚氯乙烯（PVC）等主流绝缘类型。这一规定为振荡波技术在全行业的推广应用提供了权威的标准依据。

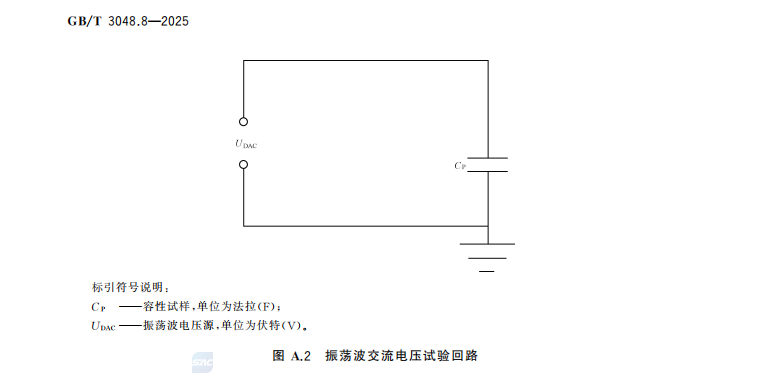

2. 设备组成与工作原理

设备构成：由高压直流电压源、电感器、电容器和高压开关四大核心部件组成。工作原理：先通过直流电压源将电缆试样充电至预定电压电平，随后闭合高压开关，利用电感器与电缆电容形成的LC振荡回路产生衰减振荡波交流电压，模拟工频电压对绝缘的作用效果。

3. 关键技术参数

试验频率范围：明确规定为20Hz\500Hz，该频率区间包含并宽于工频45Hz\55Hz，能更真实地反映电缆绝缘在实际运行电压下的耐受能力。电压特性：振荡波具有衰减特性，单次激励持续时间短，对电缆绝缘的损伤远小于工频和超低频连续电压。

4. 标准边界说明

标准仅规定了振荡波试验的基本原理、设备要求和频率范围，未规定具体的试验电压值和耐受时间，需"按照相关标准和规定进行选择"（标准A.2.3）。国标特别注明："对于耐受电压试验，由于施加的振荡波激励持续时间较短，电压具有衰减特性，振荡波交流电压试验得到的测试结果可能与连续交流测试得到的结果不同"。这一提示明确了振荡波试验的技术边界，要求试验人员不能将其结果与工频试验结果直接等同，需结合其他试验方法进行综合判断。

三、振荡波试验的核心技术优势

相较于传统的工频试验和超低频试验，振荡波技术在现场应用中具有不可替代的优势：

对比维度	工频交流试验	超低频（0.01Hz~1Hz，典型 0.1Hz）试验	振荡波交流试验
频率范围	45Hz~55Hz	0.01Hz~1Hz	20Hz~500Hz
设备体积重量	大（需大容量串联谐振）	中等	小（便携化设计）
缺陷检出率	最高（最接近实际运行）	对部分缺陷检出率偏低	接近工频，显著优于超低频
对绝缘损伤	较大（连续电压）	中等（长期施加有累积损伤）	极小（衰减振荡，单次能量低）
单根电缆试验时间	长（30~60 分钟）	较长（15~30 分钟）	短（5~10 分钟）
适用场景	实验室型式试验、短电缆现场试验	中长电缆预防性试验	城市配网、地下管廊大规模快速巡检

四、振荡波入国标带来的行业深度变革

1. 标准体系的完善与统一

此前国内振荡波和超低频试验仅依据行业规范或企业标准，各地区、各单位的试验方法、参数设置和结果判定存在较大差异，试验结果缺乏可比性和权威性。本次国标纳入后，为全行业提供了统一的技术指导，规范了试验流程和结果解读，大幅提升了试验数据的可信度。

2. 现场试验技术的全面升级

振荡波技术的标准化将推动电力行业电缆现场试验从 "重设备、低效率" 向 "轻量化、高效率" 转型。特别是对于城市密集区的配网电缆线路，振荡波试验将成为交接试验和预防性试验的首选方法，大幅提高电缆试验的覆盖率和频次，提前发现早期绝缘缺陷。

3. 国产试验设备产业的爆发式增长

长期以来，国内高端振荡波试验设备主要依赖进口，价格昂贵且售后服务不便。国标明确后，国内企业可按照统一标准进行研发和生产，将大幅降低设备成本，推动国产设备的技术突破和市场普及，形成完整的产业链。

4. 电网供电可靠性的显著提升

振荡波试验的高效性使得大规模电缆线路的周期性巡检成为可能，能够及时发现电缆接头、终端等薄弱环节的潜在故障，将故障消灭在萌芽状态，减少因电缆故障导致的停电事故，保障电网的安全稳定运行。

五、实施过程中的关键注意事项

标准定位：附录A为资料性附录，非强制性条款，但作为国家标准的组成部分，具有极强的行业指导意义。各电力企业、检测机构应根据实际场景需求，逐步将振荡波和超低频试验纳入常规试验体系。结果综合判定：不能单独依据振荡波或超低频试验结果判定电缆绝缘状态，需结合绝缘电阻、局部放电、介质损耗等其他试验方法进行综合分析。设备校准要求：所有试验设备必须按照GB/T 16927.2《高电压试验技术第2部分：测量系统》的要求进行定期校准，确保测量结果的准确性。人员能力建设：试验人员需系统掌握振荡波和超低频试验的原理、操作流程和结果解读方法，避免因误操作或误判导致的安全事故和设备损坏。

结语

振荡波交流电压试验与超低频试验同步纳入GB/T 3048.8-2025，是我国电线电缆电性能试验标准发展史上的重要里程碑。它不仅解决了长期困扰现场试验的技术痛点，更为电缆运维数字化、智能化转型奠定了基础。随着 2026年5月1日标准的正式实施，我国将形成覆盖实验室和现场、兼顾准确性和效率的完整电缆交流电压试验体系，为电网的安全、可靠、高效运行提供强有力的技术支撑。
